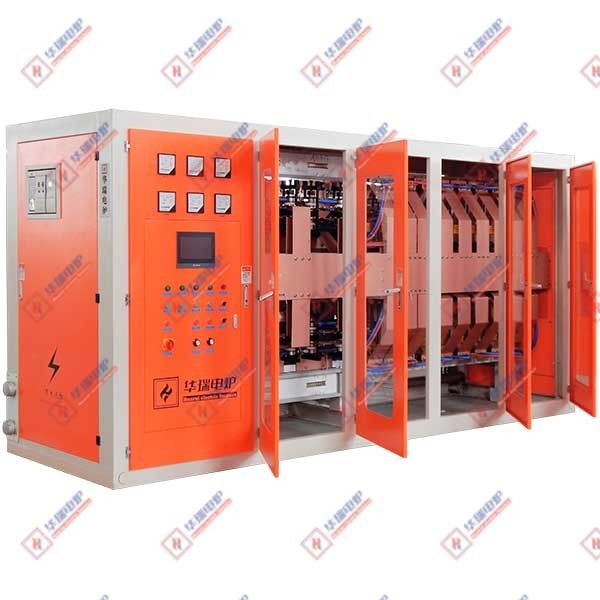

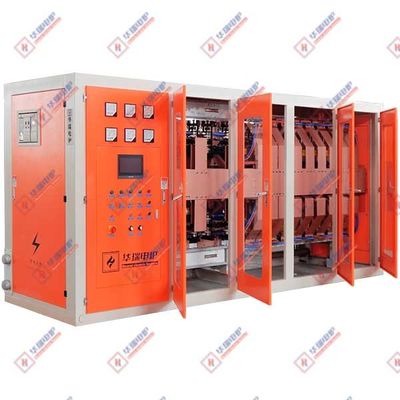

Σειριακά συνδεδεμένο ερμάριο ισχύος μέσης συχνότητας με ελεγχόμενο ανορθωτή πυριτίου

Οι κύριοι λόγοι για τους οποίους τα ντουλάπια τροφοδοσίας μεσαίας συχνότητας σειράς είναι πιο ενεργειακά αποδοτικά και εξοικονομούν ενέργεια από τα παράλληλα ντουλάπια τροφοδοσίας μεσαίας συχνότητας είναι οι εξής:

1Μεγάλος συντελεστής ισχύος.

Η σειρά μεσαίας συχνότητας τροφοδοσίας υιοθετεί πλήρες κύκλωμα εξόδου ευθυγραμμιστή.ο συντελεστής ισχύος μπορεί πάντα να διατηρείται πάνω από το 0.92-0.94Αυτό σημαίνει ότι μπορεί να χρησιμοποιήσει την ηλεκτρική ενέργεια πιο αποτελεσματικά και να μειώσει την απώλεια ενεργειακής ενέργειας.

Η ρύθμιση της ισχύος του παράλληλου θυρίδας τροφοδοσίας μεσαίας συχνότητας βασίζεται στην αλλαγή της τάσης του ευθυγραμμιστή της πλήρως ελεγχόμενης τριστάσης γέφυρας.Όταν ο παλμός ελέγχου α της γέφυρας ευθείας είναι ≤0°, ο συντελεστής ισχύος θα μειωθεί αναλόγως, φτάνοντας ακόμη και στο 0.3Ένας χαμηλός συντελεστής ισχύος θα προκαλέσει μεγάλη ποσότητα αντιδραστικού ρεύματος στο κύκλωμα, αυξάνοντας την απώλεια γραμμής και την επιβάρυνση της παροχής ενέργειας και σπαταλώντας ηλεκτρική ενέργεια.

2Ορθή μέθοδος ρύθμισης ισχύος:

Η σειρά μεσαίας συχνότητας τροφοδοσίας ρυθμίζει την ισχύ ρυθμίζοντας τη συχνότητα του μετατροπέα.μπορεί να διατηρεί σταθερή ισχύ εξόδου ανεξάρτητα από το ποσό της φόρτισης στον φούρνοΑυτό επιτρέπει στον εξοπλισμό να λειτουργεί με υψηλή απόδοση σε διάφορες συνθήκες εργασίας, αποφεύγοντας την σπατάλη ενέργειας που προκαλείται από διακυμάνσεις ισχύος.Ειδικά κατά τη τήξη μη μαγνητικών ουσιών, όπως του ανοξείδωτου χάλυβαΗ ταχύτητα τήξης είναι γρήγορη, η απώλεια στοιχείων φορτίου του φούρνου είναι μικρότερη και το αποτέλεσμα εξοικονόμησης ενέργειας είναι καλύτερο.

Το παράλληλο θάλαμο τροφοδοσίας μεσαίας συχνότητας ρυθμίζει την ισχύ εξόδου ρυθμίζοντας την τάση συνεχούς ρεύματος.Αυτή η μέθοδος ρύθμισης ισχύος θα προκαλέσει αλλαγές στην γωνία αγωγιμότητας διόρθωσης υπό διαφορετικές συνθήκες φορτίου, ιδίως σε χαμηλή ισχύ, με αποτέλεσμα μείωση του συντελεστή ισχύος και, ως εκ τούτου, μείωση της συνολικής απόδοσης του εξοπλισμού και αύξηση της κατανάλωσης ενέργειας.

3. ρεύμα μικρού κυκλώματος φορτίου

Η σειρά συντονισμού είναι ένας μετατροπέας τύπου τάσης. Η τάση φόρτωσής του είναι Q φορές η τάση εξόδου (Q είναι ο συντελεστής ποιότητας). Κατά τη διάρκεια της λειτουργίας, η τιμή τάσης του συντονιστικού κυκλώματος είναι σχετικά υψηλή,ενώ η τρέχουσα τιμή είναι σχετικά μικρήΣύμφωνα με τον νόμο του Joule Q=I 2 Rt, όσο μικρότερο είναι το ρεύμα, τόσο λιγότερη θερμότητα χάνεται στο κύκλωμα φορτίου

Οι παράλληλοι μετατροπείς είναι μετατροπείς τύπου ρεύματος. Το συντονιστικό ρεύμα είναι Q φορές το ρεύμα εργασίας. Το ρεύμα εργασίας του επαγωγού είναι μεγάλο και το μεγάλο ρεύμα παράγει πολύ θερμότητα.Αυτή η θερμότητα μεταφέρεται από το νερό ψύξης, με αποτέλεσμα την κατανάλωση ενέργειας.

4. Ελάχιστη επίδραση στο ηλεκτρικό δίκτυο

Το τμήμα διόρθωσης του συρμού ηλεκτροπαραγωγού μεσαίας συχνότητας υιοθετεί μέθοδο διόρθωσης ημιελεγχόμενης συχνότητας.Η τάση συνεχούς ρεύματος λειτουργεί πάντα σε κατάσταση χωρίς ρύθμιση της γωνίας αγωγής, η οποία δεν παράγει αρμονικές υψηλής τάξης, δεν αποτελεί αρμονικό κίνδυνο για το δίκτυο ηλεκτρικής ενέργειας και δεν παρεμβαίνει στη λειτουργία άλλων ηλεκτρονικών εξοπλισμούς στο εργοστάσιο,διασφάλιση της σταθερότητας του δικτύου ηλεκτρικής ενέργειας και της κανονικής λειτουργίας άλλων εξοπλισμώνΣυνολικά, μειώθηκε η σπατάλη ενέργειας που προκαλείται από διακυμάνσεις του δικτύου και αποτυχίες εξοπλισμού.

Η παράλληλη συσκευή τροφοδοσίας μεσαίας συχνότητας υιοθετεί τεχνολογία πλήρως ελεγχόμενης διόρθωσης τριών φάσεων.,Ιδιαίτερα η 5η και 7η αρμονική μπορεί να υπερβαίνει το εθνικό πρότυπο κατά 6-7 φορές.Αυτό δεν επηρεάζει μόνο τη φυσιολογική λειτουργία άλλων εξοπλισμών στο δίκτυο ηλεκτρικής ενέργειας, αλλά μπορεί επίσης να οδηγήσει σε μείωση του συντελεστή ισχύος του δικτύου ηλεκτρικής ενέργειας, αυξάνοντας περαιτέρω την απώλεια ηλεκτρικής ενέργειας.

Επιπλέον, η σειρά μεσαίας συχνότητας τροφοδοσίας ηλεκτρικής ενέργειας καμπίνα έχει επίσης ορισμένα άλλα πλεονεκτήματα, όπως η μη ανάγκη για μεγάλης χωρητικότητας αντιδραστήρες φίλτρων,κάθε φούρνος τήξης επαγωγής τροφοδοτείται ανεξάρτητα από ένα σύνολο μετατροπών, και δεν χρειάζεται να εγκατασταθούν διακόπτες διακόπτη υψηλού ρεύματος για τη διακόπτηση κλπ. Όλα αυτά μειώνουν επίσης σε κάποιο βαθμό την κατανάλωση ενέργειας.
