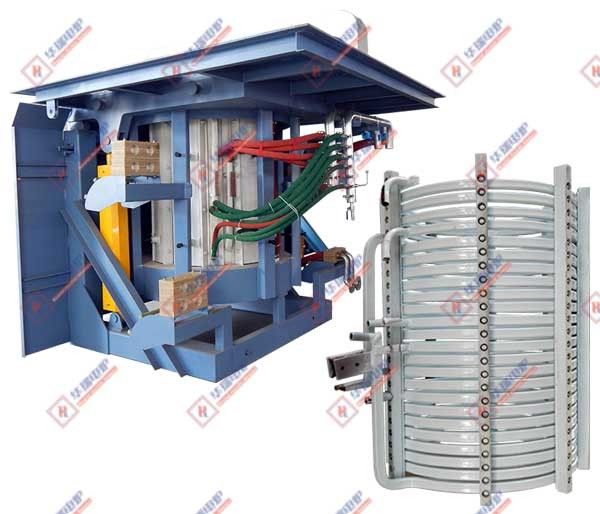

Ενεργειακή εξοικονόμηση Συστήματα τήξης με επαγωγή τρανζίστορων

Κίνα Τρανζιστόρ μεσαίας συχνότητας σύστημα έξαψης με επαγωγή (τρίτης γενιάς) με νέα διπλή μονάδα IGBT

                             Κίνα εξοικονόμηση ενέργειας σύστημα μετασυστωρικού έλξης με επαγωγική τήξη με υψηλή απόδοση

Ο ηλεκτρικός φούρνος διπλής συχνότητας IGBT νέας γενιάς εγκρίνεται επί του παρόντος ως ο πιο ενεργειακά εξοικονόμητος φούρνος μεσαίας συχνότητας,μπορεί να εξοικονομήσει 5% μεγαλύτερη κατανάλωση ενέργειας σε σχέση με τον σπειροειδή τύπο σπειροειδούς κλιβάνου, επειδή απορρίπτει τον επαγωγό μετατροπής ρεύματος στο εσωτερικό του ηλεκτρικού κλιβάνου αντιστροφής του σπειροειδή.

Για τον ηλεκτρικό φούρνο μεσαίας συχνότητας IGBT του Huarui, μια πλακέτα κίνησης οδηγεί μια μονάδα.διασφαλίζοντας την αξιοπιστία του είναι πολύ υψηλότερη από εκείνη των προηγούμενων μονοσωλήνων IGBT μεσαίας συχνότητας φούρνουςΑκόμη και αν το βραχυκύκλωμα, η ανάφλεξη, η διείσδυση χάλυβα ή το σπάσιμο καλωδίου νερού λόγω καύσης συμβούν στο φούρνο, το IGBT δεν μπορεί πλέον να υποστεί ζημιά,λύνοντας το πρόβλημα ότι όλες οι μονάδες IGBT του παλιού τύπου μονό τρανζίστορ είχαν υποστεί ζημιά αν ένα μέρος είχε υποστεί ζημιά , έτσι ώστε να μειωθούν σημαντικά τα έξοδα συντήρησης.

Έχει πολλά πλεονεκτήματα, όπως ισχυρή αντοχή, χαμηλό θόρυβο λειτουργίας, υψηλή ικανότητα υπερφόρτωσης, καμία ειδική απαίτηση για το περιβάλλον εργασίας, απλή λειτουργία και χαμηλό κόστος συντήρησης.

Τεχνικά χαρακτηριστικά

1Το.IGBT είναι ένα σύμπλεγμα τρανζίστορ ισχύος (GTR) και τρανζίστορ ισχύος (MOSFET), συνδυάζει τα πλεονεκτήματα του GTR και του SFT, έτσι έχει εξαιρετικές επιδόσεις.

2Η μονάδα τροφοδοσίας μεσαίας συχνότητας IGBT υιοθετεί ένα είδος κυκλώματος που συνδέει τον πυκνωτή με τον επαγωγό σε μορφή σειριακής σύνδεσης. Λόγω του μετατροπέα συχνότητας και της λειτουργίας ρύθμισης ισχύος,η γέφυρα ευθυγραμμιστή βρίσκεται σε ανεξέλεγκτη κατάσταση με συντελεστή ισχύος άνω του 0.97 και τα αρμονικά είναι χαμηλά κατά τη λειτουργία.

3Σε σύγκριση με τον θυρίστορα, ο IGBT τρανζίστορας μπορεί όχι μόνο να ελέγχει την αγωγιμότητα, αλλά και να ελέγχει την ενέργεια σβήσεώς του κατά βούληση.ο θυρίστορας πρέπει να απενεργοποιείται παθητικά και να απαιτείται χρόνος για να ολοκληρωθεί αυτή η ενέργεια, αυτό καθιστά τον συντελεστή ισχύος του μετατροπέα του τύπου IGBT πολύ υψηλότερο (≥ 97%) και την τάση του φούρνου πολύ υψηλότερη και με την ίδια τάση εισόδου ((380V), και η τάση του μετατροπέα IGBT είναι περίπου 2800V,ωστόσο, η τάση του μετατροπέα του παραδοσιακού θυρίστορα είναι μόνο 750V και μέγιστη 800V, έτσι ώστε η τάση του μετατροπέα είναι τέσσερις φορές υψηλότερη από εκείνη του τύπου θυρίστορα, εκτός αυτού, η απώλεια καλωδίων είναι χαμηλή και μπορεί να εξοικονομηθεί 15% ενέργεια.

4Σε σύγκριση με το παραδοσιακό θυρίστορ, η σταθερή ισχύς είναι ένα άλλο σημαντικό πλεονέκτημα του IGBT μεσαίας συχνότητας.η ισχύς εξόδου διατηρείται σταθερή κατά τη διάρκεια ολόκληρης της διαδικασίας τήξης χωρίς να επηρεάζεται από την ποσότητα πρώτης ύλης μέσα στο φούρνο ή το πάχος του τοιχώματος επένδυσης του φούρνουΓια το παραδοσιακό σύστημα τροφοδοσίας μεσαίας συχνότητας, η διαδικασία θέρμανσης επηρεάζεται από την αλλαγή του όγκου μαγνητικής επαγωγής.Η ισχύς της τροφοδοσίας του θυρίστορα ποικίλλει ανάλογα με τον χρόνο τήξης και τον όγκο μαγνητικής επαγωγήςΗ ισχύς αυξάνεται σταδιακά από χαμηλή αξία σε υψηλή αξία, μειώνοντας τη χρησιμοποίηση της δυναμικότητας του μετασχηματιστή και αυξάνοντας το κόστος παραγωγής. Από αυτή την άποψη, ο τύπος IGBT μπορεί να εξοικονομήσει ενέργεια κατά 3% έως 5% περίπου.

Τεχνικά δεδομένα:

Ηλεκτρική τροφοδοσία του καμίνου τήξης επαγωγής, κυκλικά συνδεδεμένος μετατροπέας τιρίστορα, τροφοδοσία μεσαίας συχνότητας, ένα ντουλάπι τροφοδοσίας τροφοδοτεί δύο φούρνους

Συμπληρωματικό πλεονέκτημα:

Η τεχνολογία IGBT μεσαίας συχνότητας νέας γενιάς είναι ένα είδος τεχνολογίας ελέγχου που η εταιρεία μας έχει αφιερωθεί στην έρευνα και ανάπτυξη από το 2017,είναι σε διεθνές κορυφαίο επίπεδοΗ τεχνολογία αυτή έχει αναπτυχθεί με βάση την πέμπτη γενιά IGBT μονάδας της Infineon και έχει ιστορική σημασία.
